PCIeスロットとは？種類・用途・速度の違いを解説

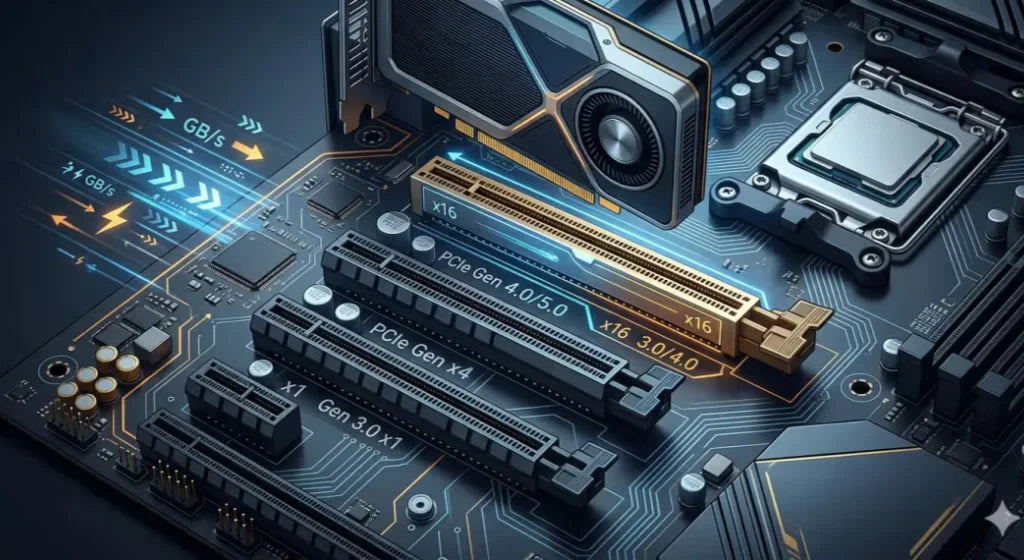

デスクトップパソコンの中を開けると、マザーボードの上に細長い差し込み口があります。これがPCIeスロットです。ふだんPCを使うだけなら見ることは少ないですが、グラフィックボードやWi-Fiカード、速いSSDなどを追加するときには、この部分が必要になります。

PCIeとは、Peripheral Component Interconnect Expressの略です。簡単に言うと、パソコンの中に新しいパーツをつなぐための差し込み口の仕組みです。グラフィックボードや拡張カードなどをマザーボードにつなぐときによく使われます。

PCIeスロットは、CPUとパーツの間でデータを通す道のようなものです。道が広いほど車がたくさん通れるように、PCIeもレーン数が多いほどデータをたくさん流せます。グラフィックボード（GPU）のようにたくさんのデータを使うパーツでは、この道の広さが大事になります。

PCIeスロットには、短いものと長いものがあります。どれも同じように見えるかもしれませんが、使うパーツや向いている使い方は違います。

「x」の後ろについている数字は、データを通す道の本数です。x1なら1本、x4なら4本、x16なら16本です。数字が大きいほど、たくさんのデータを流せます。

PCIe x1スロットは、PCIeスロットの中でもかなり短いタイプです。データを通す道は1本だけなので、すごく速いパーツ向けではありません。軽めのカードを追加するための場所です。

たとえば、サウンドカード、Wi-FiやBluetoothのカード、USBポートを増やすカードなどに使われます。大きなグラフィックボードを動かす場所ではありませんが、ちょっとした機能を足したいときには役に立ちます。

PCIe x4スロットは、4本のレーンを使えるスロットです。x1よりもデータを多く流せるので、少し重めのパーツにも使いやすいです。

10ギガビットEthernetアダプター、配信用のビデオキャプチャーカード、M.2 NVMe SSDを追加するためのPCIe-M.2変換カードなどで使われることがあります。SSDやネットワークを強くしたいなら、x4スロットがあるか見ておくと安心です。

PCIe x8スロットは、8本のレーンを使うタイプです。ただ、普通の家庭用PCでは、x8と分かりやすく書かれた短めのスロットをよく見るわけではありません。見た目はx16なのに、中身はx8で動くようになっていることもあります。

x8は、2枚目のグラフィックボードや、業務用のストレージカードなどで使われることがあります。普通にPCを使うだけなら、あまり気にしなくてもよい部分です。ただ、パーツをたくさん増やしたい人は、どのスロットが何レーンなのかを確認したほうがよいでしょう。

PCIe x16スロットは、マザーボード上で一番長いPCIeスロットです。多くの場合、CPUの近くにあります。大きなパーツをつなぐメインのスロットとして使われます。

代表的なのは、グラフィックボード（GPU）です。ゲーム、動画編集、3D制作などでは、映像データをたくさんやり取りします。そのため、グラフィックボードにはx16スロットのような広い通り道が使われます。

PCIeには世代があります。PCIe 3.0、PCIe 4.0、PCIe 5.0のように、数字が大きいほど新しい世代です。基本的には、新しいほうが速くなります。

ただし、新しい世代なら必ず体感で速くなる、というわけではありません。使うパーツや作業によって、違いが分かりやすい場合と、あまり分からない場合があります。

• PCIe 3.0は、2010年ごろに出てきた少し古めの世代です。今でも少し前のデスクトップPCでは見かけます。1レーンあたりの速さはおよそ1GB/sで、x16なら全体で約16GB/sです。
• PCIe 4.0は、PCIe 3.0よりも速い世代です。1レーンあたりおよそ2GB/sなので、PCIe 3.0のだいたい2倍と考えると分かりやすいでしょう。x16なら約32GB/sです。今のグラフィックボードやNVMe SSDを使うPCでは、このあたりがかなりよく使われます。
• PCIe 5.0は、さらに新しい世代です。1レーンあたりおよそ4GB/s、x16全体では最大64GB/sほどになります。普通にネットを見たり、文章を書いたりするだけならかなり余る速さですが、Gen 5 NVMe SSDのようなとても速いSSDでは、この速さが活きてきます。

合わせて読みたい：【徹底比較】PCIe 4.0と5.0

影響はあります。ただ、いつも大きく変わるわけではありません。IntelのPCIe技術に関する公式ガイドによると、PCIeは世代が違っても使えるようになっています。

たとえば、PCIe 4.0対応のグラフィックボードをPCIe 3.0スロットに挿しても、基本的には動きます。ただし、その場合はPCIe 3.0の速さに合わせて動きます。逆に、PCIe 3.0のカードをPCIe 4.0スロットに挿しても、カード自体が急に速くなるわけではありません。ここは少し勘違いしやすいところです。

2026年時点では、多くの人にとってPCIe 4.0でも十分速いです。高性能なグラフィックボードでも、PCIe 4.0 x16の速さをいつも全部使い切るわけではありません。ゲームやふだんの作業なら、PCIe 4.0で困る場面は少ないでしょう。

一方で、かなり速いSSDではPCIe 5.0が意味を持ちます。Gen 5 NVMe SSDには、10,000MB/sを超える読み書き速度に対応する製品もあります。動画編集、大きなデータのコピー、重い制作作業などでは、こうした速さが役に立つことがあります。

PCIeスロットは、見た目の長さだけで判断しないほうがよいです。長いから必ず速い、短いから必ず使えない、というほど単純ではありません。特に気をつけたいのは、スロットの見た目と実際のレーン数が違う場合です。これを知らないままパーツを選ぶと、挿せると思ったのに入らなかったり、入ったのに思ったほど速くなかったりすることがあります。

はい。小さいx1のWi-Fiカードを、大きいx16スロットに挿しても基本的には大丈夫です。その場合、カードはx16スロットのうち最初の1レーンだけを使います。見た目はかなり余りますが、動作としては問題ありません。

ただし、逆はできないと思っておいたほうがよいです。大きなx16グラフィックボードを、小さなx1スロットにそのまま挿すことはできません。まれに後ろが開いているスロットなら物理的に入ることもありますが、普通の使い方ではありません。

PCIeでは、見た目がx16スロットでも、中の配線がx4やx8になっていることがあります。つまり、長いスロットだからといって、必ず16本のレーンを全部使えるわけではありません。

これはグラフィックボードを付けるときに特に大事です。見た目はx16でも、実際にはx4でしか動かないスロットに挿すと、ゲーム性能が落ちることがあります。マザーボードの説明書には、どのスロットが何レーンで動くかが書かれているので、取り付ける前に確認しておきましょう。

メインのグラフィックボードを付けるなら、基本的にはCPUに一番近い上側のx16スロットを使います。このスロットはCPUと直接つながっていることが多く、性能を出しやすい場所です。

Wi-Fiカードやサウンドカードのような小さな拡張カードは、下側のx1やx4スロットで十分なことが多いです。グラフィックボードほど多くのデータを使わないので、そこまで広い通り道は必要ありません。

大型のデスクトップPCからミニPCに話を移すと、PCIeスロットの考え方は少し変わります。タワー型PCのように、大きなカードを何枚も挿す作りではないからです。とはいえ、ミニPCでPCIeが使われていないわけではありません。外から大きなスロットが見えないだけで、中ではSSDやWi-FiカードをつなぐためにPCIeが使われています。

従来型のデスクトップPCには、フルサイズのPCIeスロットが複数あることが多いです。あとからグラフィックボード、キャプチャーカード、ネットワークカードなどを追加しやすいのが強みです。

一方、ミニPCは小さく作られているため、長いPCIeスロットを入れるスペースがあまりありません。その代わり、M.2のような小さい接続部分を使って、SSDやWi-Fi機能を本体の中に収めています。

多くのミニPCには、普通のデスクトップPCにあるようなx16スロットはありません。そのため、大きなグラフィックボードをそのまま内部に挿す使い方は基本的にできません。

それでも、PCIeレーンはM.2スロットを通じて使われています。たとえば、速いM.2 NVMe SSD用にPCIe x4レーンを使うM.2 2280スロット、Wi-FiやBluetoothカード用にPCIe x1レーンを使うM.2 2230スロットなどがあります。ミニPCでは、このような小さな接続部分でPCIeの速さを使っています。

キャプチャーカードを複数使いたい、専用のサウンドカードを入れたい、大型のデスクトップ向けグラフィックボードを使いたい。こういう場合は、従来型のデスクトップタワーを選んだほうがよいです。大きなPCIeスロットの数やサイズが必要になるためです。

一方で、拡張カードを何枚も追加する予定がないなら、ミニPCでも十分使いやすいです。速いSSD、今どきのWi-Fi、仕事や軽いゲームに使える内蔵グラフィックスなど、日常利用に必要なものは小さな本体の中にまとまっています。場所を取らないPCが欲しいなら、この形はかなり扱いやすいです。
